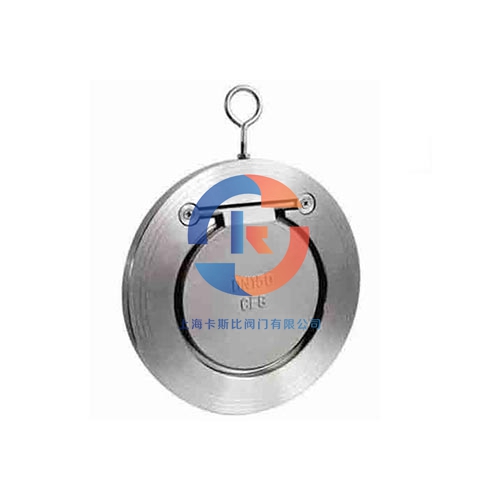

對夾式止回閥的應用需要注意哪些細節

對夾式止回閥的應用需要注意哪些細節

a.對夾式止回閥的應用應避免出現如下所示情況：因閘閥關閉而造成的過于強的沖擊壓力；閘閥關閉零件的快速振動姿勢。

為了能避免因關閉閘閥所產生的過高沖擊壓力，閘閥務必關閉迅速，從而防止產生很大的倒流速率，該倒流速率在閘閥突然關閉時就是產生沖擊壓力的主要原因，故閥門的關閉速率應當與順流介質消耗速率適當匹配。但是，順流介質消耗速率在液體系統軟件極有可能產生變化。對夾式止回閥的應用舉例子，假如液體系統采用一組并列泵，而其中的一臺泵突然失效，即在該無效泵出口對夾式止回閥就需要要基本上在一起關閉。此外，假如液體系統軟件僅有一臺泵，而該泵突然失效，亦如輸送管道很長，而且其進出口端背壓式及地泵拉力比較低，則關閉速率比較小的對夾式止回閥就不錯。

閘閥活動件若損壞過快，則會導致閘閥過早失效。為了防止這種情況發生，務必避免關閉件導致快速震蕩姿勢。

這種理想的情況并非經常可以獲得的，例如，倘若順流介質速率轉變范圍廣，則小流動速率就不能驅使關閉件平穩地停止。在這種情況下，關閉零件的運動可則在姿勢日程安排的一定范圍內用減震器來加以抑制。假如介質為脈動流，則對夾式止回閥應盡量放置繞開脈沖源的方向。關閉零件的快速震蕩也可能是通過的介質震蕩引起的，但凡存在這種事情的區域，對夾式止回閥應當安置在介質震蕩地區。

因此，適當對夾式止回閥的應用的一步是掌握該閘閥所在工況條件。

b.快關對夾式止回閥的明確。在大部分具體對夾式止回閥的使用中，對夾式止回閥只有判定的被明確用以快速關閉。以下每個可作為辨別根據：

i.關閉件從開啟到關閉位置行程應當盡量短。由此可見，從關閉速率這一點看，比較小的閘閥相較比較大口徑的類似結構的閘閥，關閉速率比較大。

ii.對夾式止回閥需在倒流之前，對夾式止回閥的應用在限度的順流介質速率下，從全開位置逐漸關閉，以獲得大的一個關閉時間。

i.關閉零件的慣性力應盡量地小，但關閉力盡量的大，以保證對順流介質降速做出速度快的體現。從低慣性力這一觀點考慮，關閉件可以選擇用輕型材料生產制造，如鋁或鈦。為了能兼顧輕型材料的關閉件和強的關掉力，由關閉零件的凈重所產生的關閉力可以用彈簧力來給予提升。
